Công thức cắt nhôm JMA nhập khẩu chuẩn nhất từ Ahadoor

Tháng 6 1, 2021

Công thức cắt nhôm JMA và cách làm cửa nhôm JMA nhập khẩu được chúng tôi chia sẻ giúp các bạn đọc chưa biết và muốn tìm hiểu về quy trình sản xuất cũng như cách trừ khe hở cửa nhôm JMA.

Nhôm JMA được nhập khẩu từ Trung Quốc, thanh profile nhôm định hình hệ JMA có độ dày từ 1.2 ly đến 1.4 ly và được chia thành 2 hệ: hệ 55 và hệ 50.

Cách làm và công thức cắt nhôm JMA

Cách làm cửa nhôm JMA không có gì quá khó nếu như bạn đã làm qua các hệ nhôm khác như nhôm việt pháp, nhôm Đông Á,… Để xem cách làm cửa nhôm kính theo một quy trình chung nhất bạn hãy click vào đường link dưới đây.

Công thức cắt và cách trừ khe hở nhôm JMA

Để giúp các bạn hiểu hơn trong các bảng tính pha cắt nhôm dưới đây, chúng tôi sẽ chia sẻ tới các bạn mặt cắt nhôm JMA nhập khẩu.

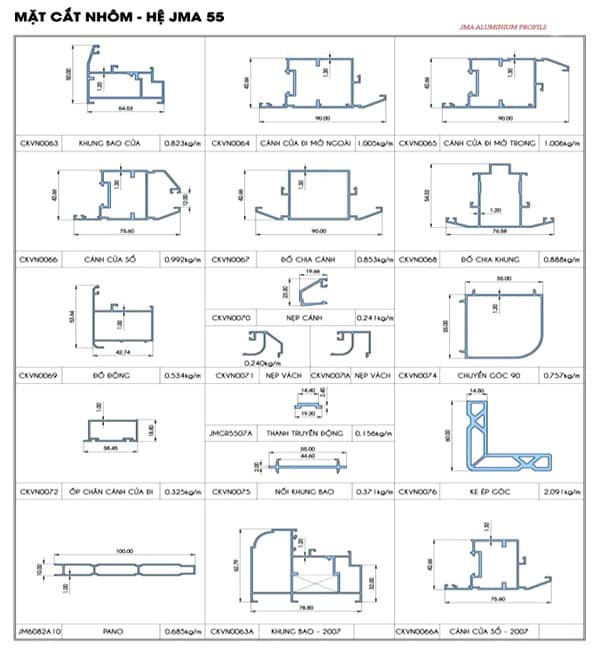

Mặt cắt nhôm JMA hệ 55

Mặt cắt nhôm JMA mở quay hệ 55

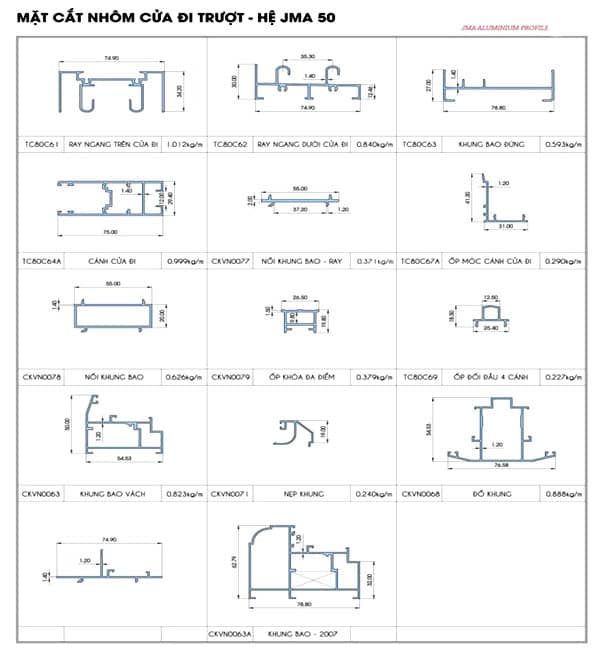

Mặt cắt nhôm JMA hệ 50 cửa đi mở trượt

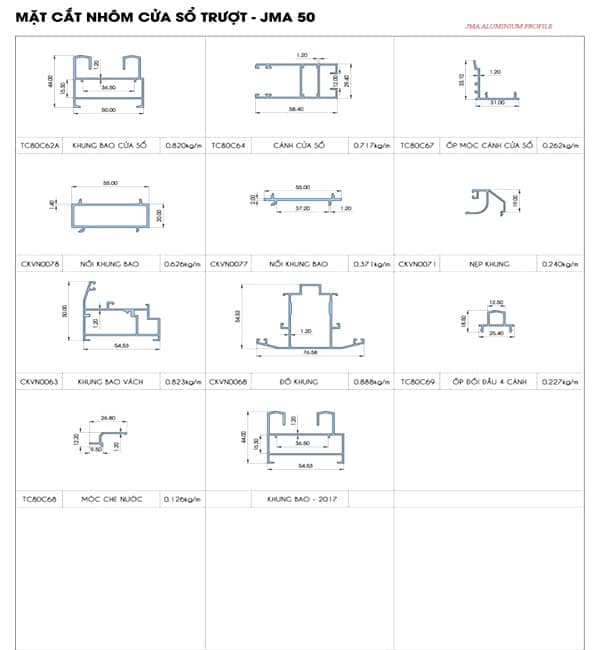

Mặt cắt nhôm JMA cửa sổ mở trượt

Trong bảng công thức cắt nhôm dưới đây được quy ước như sau:

- W: chiều rộng cửa
- H: chiều cao cửa
- Ở cột góc cắt có 3 giá trị:
- 45⁰ : thanh nhôm cắt 2 đầu 45 độ
- 90⁰ : thanh nhôm cắt 2 đầu 90 độ
- 45⁰/90⁰ : thanh nhôm cắt 1 đầu 45 độ, đầu còn lại cắt 90 độ

Công thức trừ nhôm JMA nhập khẩu áp dụng cho cửa sổ mở quay/ mở hất 1 cánh

CỬA SỔ MỞ QUAY – MỞ HẤT 1 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	CKVN0063 – Thanh ngang khung bao cửa	45⁰	2	W
1	CKVN0063 – Đố đứng khung bao cửa	45⁰	2	H
2	CKVN0066 – Thanh ngang cánh cửa sổ nẹp liền	45⁰	2	W – 48
2	CKVN0066 – Đố đứng cánh cửa sổ nẹp liền	45⁰	2	H – 48

Công thức cắt nhôm JMA áp dụng cho cửa sổ mở quay 2 cánh

CỬA SỔ MỞ QUAY 2 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	CKVN0063 – Thanh ngang khung bao cửa	45⁰	2	W
1	CKVN0063 – Đố đứng khung bao cửa	45⁰	2	H
2	CKVN0066 – Thanh ngang cánh cửa sổ nẹp liền	45⁰	4	(W – 53)/2
2	CKVN0066 – Đố đứng cánh cửa sổ nẹp liền	45⁰	4	H – 48
3	CKVN0069 – Đố động cửa mở quay	90⁰	1	H – 102

Công thức cắt nhôm JMA áp dụng cho cửa đi mở quay 1 cánh không có đố ngang

CỬA ĐI MỞ QUAY 1 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	CKVN0063 – Thanh ngang khung bao cửa	45⁰	1	W
1	CKVN0063 – Đố đứng khung bao cửa	45⁰/90⁰	2	H
2	CKVN0064/ CKVN0065 – Thanh ngang cánh cửa đi mở ngoài/ mở trong	45⁰	2	W – 49
2	CKVN0064/ CKVN0065 – Đố đứng cánh cửa đi mở ngoài/ mở trong	45⁰	2	H – 30
3	CKVN0072 – Ốp chân cánh cửa đi	90⁰	1	W – 62

Nếu bạn dùng khung bao cửa đi mã CKVN0063A bản lớn thay cho mã CKVN0063 bản nhỏ, thì công thức cắt nhôm cho cánh cửa đi sẽ thay đổi như sau:

- Thanh ngang cánh cửa đi chiều rộng: W – 73
- Đố đứng cánh cửa đi chiều cao: H – 42

Nghĩa là đối với chiều rộng cánh sẽ trừ thêm 24 ly, còn chiều cao cánh sẽ trừ thêm 12 ly.

Công thức cắt nhôm JMA áp dụng cho cửa đi mở quay 2 cánh không có đố ngang

CỬA ĐI MỞ QUAY 2 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	CKVN0063 – Thanh ngang khung bao cửa	45⁰	1	W
1	CKVN0063 – Đố đứng khung bao cửa	45⁰/90⁰	2	H
2	CKVN0064/ CKVN0065 – Thanh ngang cánh cửa đi mở ngoài/ mở trong	45⁰	4	(W – 53)/2
2	CKVN0064/ CKVN0065 – Đố đứng cánh cửa đi mở ngoài/ mở trong	45⁰	4	H – 30
3	CKVN0069 – Đố động cửa mở quay	90⁰	1	H – 57
4	CKVN0072 – Ốp chân cánh cửa đi	90⁰	2	(W – 117)/2

Công thức cắt nhôm JMA áp dụng cho cửa đi mở quay 4 cánh không có đố ngang

CỬA ĐI MỞ QUAY 4 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	CKVN0063 – Thanh ngang khung bao cửa	45⁰	1	W
1	CKVN0063 – Đố đứng khung bao cửa	45⁰/90⁰	2	H
2	CKVN0064/ CKVN0065 – Thanh ngang cánh cửa đi mở ngoài/ mở trong	45⁰	8	(W – 61)/4
2	CKVN0064/ CKVN0065 – Đố đứng cánh cửa đi mở ngoài/ mở trong	45⁰	8	H – 30
3	CKVN0069 – Đố động cửa mở quay	90⁰	3	H – 57
4	CKVN0072 – Ốp chân cánh cửa đi	90⁰	4	(W – 189)/4

Công thức cắt nhôm JMA áp dụng cho cửa đi mở lùa 2 cánh

CỬA ĐI MỞ LÙA 2 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	TC80C61 – Ngang ray trên khung cửa đi	90⁰	1	W – 22
2	TC80C62 – Ngang ray dưới khung cửa đi	90⁰	1	W – 22
3	TC80C63 – Đố đứng khung bao cửa	90⁰	2	H
4	TC80C64A – Thanh ngang cánh cửa đi	45⁰	4	(W + 53)/2
5	TC80C64A – Đố đứng cánh cửa đi	45⁰	4	H – 43
6	TC80C67A – Ốp móc cánh cửa đi	90⁰	2	H – 43

Công thức cắt nhôm JMA áp dụng cho cửa đi mở lùa 4 cánh

CỬA ĐI MỞ LÙA 4 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	TC80C61 – Ngang ray trên khung cửa đi	90⁰	1	W – 22
2	TC80C62 – Ngang ray dưới khung cửa đi	90⁰	1	W – 22
3	TC80C63 – Đố đứng khung bao cửa	90⁰	2	H
4	TC80C64A – Thanh ngang cánh cửa đi	45⁰	8	(W + 128)/4
5	TC80C64A – Đố đứng cánh cửa đi	45⁰	8	H – 43
6	TC80C67A – Ốp móc cánh cửa đi	90⁰	4	H – 43
7	TC80C69 – Ốp đối đầu 4 cánh	90⁰	1	H – 68

Công thức cắt nhôm JMA áp dụng cho cửa sổ mở lùa 2 cánh

CỬA SỔ MỞ LÙA 2 CÁNH
TT	Mã nhôm – Tên gọi	Góc cắt	Số lượng	Pha cắt
1	TC80C62A – Ngang khung bao cửa sổ	45⁰	2	W
2	TC80C62A – Đố đứng khung bao cửa sổ	45⁰	2	H
3	TC80C64 – Thanh ngang cánh cửa sổ (nếu không dùng chống rung W/2+6.2)	45⁰	4	(W – 9.6)/2
4	TC80C64 – Đố đứng cánh cửa sổ	45⁰	4	H – 62
5	TC80C67 – Ốp móc cánh cửa sổ	90⁰	2	H – 62

Công thức cắt nhôm JMA áp dụng cho cửa sổ mở lùa 4 cánh

CỬA SỔ MỞ LÙA 4 CÁNH
TT	Tên thanh nhôm	Góc cắt	Số lượng	Pha cắt
1	TC80C62A – Ngang khung bao cửa sổ	45⁰	2	W
2	TC80C62A – Đố đứng khung bao cửa sổ	45⁰	2	H
3	TC80C64 – Thanh ngang cánh cửa sổ (nếu không dùng chống rung W/4+17.7)	45⁰	8	(W + 48.8)/4
4	TC80C64 – Đố đứng cánh cửa sổ	45⁰	8	H – 62
5	TC80C67 – Ốp móc cánh cửa sổ	90⁰	4	H – 62
6	TC80C69 – Ốp đối đầu 4 cánh	90⁰	1	H – 93
